Construisez votre découpeur plasma CNC à la maison en 1 mois
A quoi sert un découpeur plasma ?
Un découpeur plasma permet de créer des pièces de façon numérique. Ce n’est pas vous qui travaillez, c’est la machine !
Avec un découpeur plasma, percer et découper le métal devient un jeu d’enfant
Cette machine permet de réaliser beaucoup de choses, et beaucoup plus facilement. Plus besoin de passer des heures à travailler le métal, la machine est très complète et peut tout faire elle même.
Tout ce qu’on peut fabriquer avec ce genre de machine cnc
Un découpeur plasma peut à la fois usiner des pièces mécaniques, mais également des pièces de décorations.
Vous pourrez faire profitez votre entourage de vos créations, ou pourquoi pas, en faire un business ! 💰
Mais construire une machine plasma n’est pas si simple
Les perturbations électromagnétiques, ça décoiffe…
Les perturbations électromagnétiques créées par l’arc plasma lors de la découpe sont les ennemis invisibles des constructeurs de découpeur plasma cnc.⚠️ Il faut absolument les prendre en compte lors de la création de sa machine.
Ces perturbations peuvent déranger le bon fonctionnement de la machine cnc, voir pire, endommager de façon irréversible l’électronique. 💥
Malgré ce défit, je me suis lancé et j’ai conçu mon découpeur plasma moi même, en partant de zéro.
Le découpeur plasma conçu par Izifac
Une machine simple de conception mais redoutablement efficace
Les vidéos de construction de la machine cnc plasma
J’ai fabriqué le découpeur plasma cnc en vidéo. Vous pouvez retrouver les 5 épisodes de la construction ici :
Épisode 1 : Le chassis
Épisode 2 : La mécanique
Épisode 3 : Le câblage
Épisode 4 : Le THC
Épisode 5 : La table
Quelques caractéristiques de la cnc 3 axes
Table de travail
1250x850mm
Prix de construction
De 1800 à 2000 €
Une machine conçue pour s’adapter à vos besoins
Besoin d’une machine plus grande, plus large que celle proposée par Izifac ? Pas de problème ! La machine a été concue pour être facilement adaptable.
Pour l’allonger, il faudra uniquement ajouter des tables les unes après les autres. Pour l’élargir, il faudra alonger la table et le portique.
Pour faire ces modifications, il ne faudra pas toucher à la mécanique. Tout à été pensé pour que ça soit le plus simple possible.
Vous voulez construire votre découpeur plasma cnc vous-même ?
Izifac vous propose son guide
Le guide pour vous accompagner lors de la construction de votre découpeur plasma cnc
Dans ce guide de 100 pages, je vous explique pas à pas comment reproduire ma cnc ou fabriquer la vôtre.
Il contient des informations qui ne se trouvent nulle part ailleurs, basées sur mon expérience et mes recherches.
Dans ce guide se trouve toutes les informations qui m’ont été utiles pour fabriquer ma cnc, mais pas seulement ! Je vous aide à choisir les bons composants en fonction de votre projet et de votre budget.
Vous trouverez également des chapitres consacrés à la configuration des logiciels, la réalisation de pièces, en bref tout ce qu’il faut savoir pour utiliser la machine correctement.
C’est comme si vous aviez un expert à vos côtés qui vous accompagne à chaque étape de la construction, et de l’utilisation.
Et pas besoin d’être équipé de la tête aux pieds ! Je vous simplifie la tâche en vous donnant les plans pdf des pièces.
MON OBJECTIF ? VOUS PERMETTRE DE CONSTRUIRE LA CNC DE VOS RÊVES RAPIDEMENT, ET DE POUVOIR L’UTILISER
Plus qu’un guide, une aide tout au long de votre projet
Ce guide a été pensé pour répondre de manière complète à toutes les questions que vous pourriez vous poser.
Il vous reste des questions ? Vous souhaitez un avis sur votre machine ? Contactez-moi ! J’y répondrai dans les plus brefs délais pour que vous puissiez continuer à avancer sur votre projet. 👌
En vous procurant ce guide, vous avez l’assurance de bénéficier d’un réel accompagnement. Vous ne resterez jamais seul.
Toutes les étapes de construction vous seront expliquées, de la pose de la première vis, à la découpe de votre première pièce !
Prêt à transformer votre atelier ? 😃
Le guide vous donne une garantie sur le fonctionnement de votre machine
L’objectif de Izifac est de vous premettre de construire votre machine le plus rapidement, le plus fluidement, et en prenant le moins de risques possibles. ✔️ Toutes les étapes de la construction et de l’utilisation vous serons expliquées ce qui vous évitera de faire des recherches et de tester plusieurs méthodes différentes.
Nous savons qu’il n’y a rien de plus frustrant que d’être bloqué à cause d’un problème dont nous n’avons pas la solution. Le projet traine et rien n’avance. Et cela peut durer des mois… 🥺 Evitez tout ça en étant guidé tout au long de la construction de votre machine. Pendant la réalisation de la machine izifac, j’ai surmonté beaucoup de difficultés. Je sais maintenant comment faire pour les éviter et je vous partage toutes ces informations dans le guide. 👌
Si des étapes de la construction vous font peur, par exemple le câblage, Izifac l’a simplifié au maximum. Le câblage pourra être ainsi réalisé par quelqu’un qui ne n’a pas de notions d’électronique.
Avant de vous présenter le programme complet, je vous conseille de vous assurer qu’il est bien fait pour vous.
✔️ FONCEZ SI…
- Vous trouvez la cnc en kit trop chère et/ou avez peur qu’elle ne corresponde pas à vos besoins.
- Vous savez manier la scie sauteuse, la perceuse et le fer à souder.
- Vous êtes curieux, vous avez envie d’apprendre de nouvelles choses.
- Vous avez des projets plein la tête qui n’attendent qu’un découpeur plasma pour leur donner vie.
- Vous pensez que votre temps et votre argent sont importants et vous ne voulez pas les gaspiller.
❌N’ACHETEZ PAS CE GUIDE SI…
- Vous n’avez pas envie d’investir d’argent dans un guide: vous préférez vous débrouiller seul.
- Il y a encore l’étiquette sur votre boîte à outils : il faut un minimum de connaissances en bricolage pour pouvoir utiliser ce guide.
- Vous n’avez pas de temps à investir dans la construction de votre découpeur plasma cnc.
- Vous restez persuadé que vos deux mains feront mieux le travail qu’un découpeur plasma.

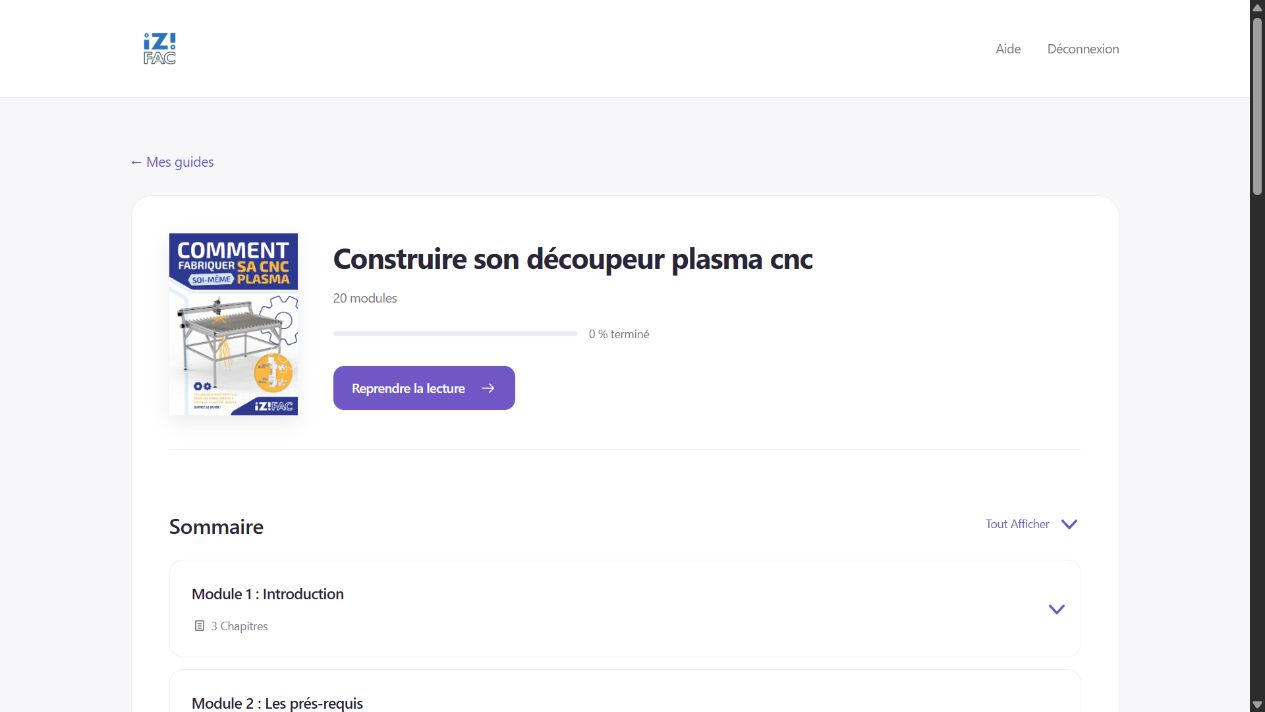

Présentation des différents modules du guide
Module 1
Introduction
- Mon découpeur plasma cnc
- Comment lire ce guide
- Quelques points à connaître
Module 2
Les pré-requis
- Le matériel à avoir à disposition
- Le matériel à avoir en option
Module 3
Les composants
- Les matériaux de notre table de travail
- Les rails de guidage
- Les moteurs et leurs contrôleurs
- Les méthodes de transmission
- L’électronique
- Le poste Plasma
- Le compresseur
- La surface de travail
- Les tôles en acier découpées au laser
- Les vis
Module 4
La liste des courses
Module 5
La conception d’une cnc
- Définir la taille de sa machine
- La particularité des cnc plasma
- Vous êtes obligé d’avoir cette compétence pour concevoir votre cnc
- La théorie est complètement différente de la pratique
- Les pièces irréalisables
- Choisir la hauteur de la torche
Module 6
La construction de ma cnc
- Étape 1 : Réaliser la structure
- Étape 2 : Mise en place du bâti sur la structure
- Étape 3 : Les rails et les crémaillères
- Étape 4 : Préparation et assemblage des bras Y
- Étape 5 : Montage de l’axe Z sur son chariot
- Étape 6 : Mise en place de l’axe X
Module 7
Préparer le câblage
- Les chaînes porte-câbles
- Mon erreur
- Les profilés et les passe-câbles
- Les supports des chaînes
- Mise en place des fins de course de l’axe Y
- Mise en place de la tête flottante
- Préparation de l’armoire électrique
- Fixer l’armoire électrique
Module 8
Câbler sa machine
- Préparer la tôle de fond
- Choisir sa carte de contrôle
- Vissez les composants à l’armoire
- Configurer les drivers
- Étiqueter ses câbles
Module 9
Comment faire une bonne mise à la terre
- Ma mise à la terre : ne faites pas les mêmes erreurs que moi
- La terre, qu’est-ce que c’est ?
- Ce que préconisent les constructeurs de poste plasma
- Faire la mise à la terre de sa machine
- Une astuce en plus
- En résumé
- La liste des courses pour la mise à la terre
Module 10
Le logiciel de la cnc
- L’interface
- L’unité de travail
- Configurer les moteurs
- Configurer les pins de sortie
- Configurer les fins de courses
Module 11
Le THC
- Les différents types de THC
- Les conditions de fonctionnement du THC
- Faut-il acheter ou faire son THC ?
- Mon THC arduino
- Relier son poste plasma au THC
- Les différents modèles de THC
- Relier le THC à la carte de contrôle
Module 12
Générer un fichier de découpe
- Les logiciels nécessaires
- Créer un fichier sans logiciel de modélisation
- Qu’est-ce qu’un fichier g-code
- Comment créer un fichier g-code
- Apprentissage de Fusion 360
Module 13
Déterminer les réglages de sa cnc
- L’ampérage du poste
- La vitesse d’avance
- La tension d’arc
- Le débit d’air
Module 14
Lancer la découpe de votre première pièce
- Charger le fichier
- Fixer la pièce
- Initialiser les axes
- Lancer la machine
Module 15
Fabrication de la table
Module 16
Transformer sa cnc
Module 17
Les mises à jour à venir
- Bac pour rassembler les copeaux
- Aspiration centralisée
Module 18
Les équipements de protection individuelle
Module 19
Conclusion
BONUS 🥳
En bonus, apprenez à monter un laser sur votre machine pour couper ou graver le bois, le carton et le papier. Ce bonus comprend :
- Le câblage du laser
- La configuration des logiciels
- La création de fichiers de gravures
- Les réglages de coupe
Voici l’avis de ceux qui ont suivi le guide
Ils sont les mieux placés pour en parler
Benoit D.
Ce guide est une mine d’or d’une prévision digne d’une notice de montage avec toutes toutes les infos que ça soit l electro ou la table ou les profilés etc etc bravo à toi pour ce boulot qui a du prendre du temps à être fini et édité !
Voici son avis en vidéo ->
Francois B.
Bonjour à tous Je tenais tous d’abord à vous dire que le guide est très bien écrit et il est très bien détaillé surtout la partie mécanique donc tu nous as fourni tous les plans détaillés de plus pour la partie électrique un partie qui me bloquer pour réaliser mon projet j ai trouvé toute les réponses à mes questions ( les logiciels , la carte mère , les moteur ,thc ) encore merci à toi
Romuald R.
Ce guide est au delà de mes attente il reprend en détail tous les éléments pour fabriquer sont découpeur plasma cnc, de la réflexion, en passant par le choix détaillé et réfléchis des matériaux et composants, passe bien sur par la fabrication avec les plans des pièces fournis ainsi que la liste des courses, puis par le paramétrage de mach 3, la conception d’une pièces avec fusion 360 et bien d’autre infos. Ce guide est une merveille car même avec des heures et des heures de recherche sur internet on ne trouve pas tous ce qu’il contient. incontournable pour un projet de découpeur plasma DIY
Voici son avis en vidéo ->
Mathieu M.
Ce guide est bien construit, claire et compréhensible. Il est fourni avec des listes d achat et des plans biens fait. Et surtout il est suivi par son auteur qui l amélioré régulièrement ! Super guide👍
Arnaud D.
Guide complet pour un bon bricoleur, débutant en électronique, je vais m’en inspirer vivement. et modifier quelques détails, je ferais un retour une fois mon projet terminé.
Alexandre R.
Le guide est très bien expliquée, clair et précis. J’ai juste du mal à me retrouver au niveau des coûts, je pense qu’un liste détaillée total de tous les coûts serais pas mal pour bien s’y retrouver. Points forts : Le principe de fonctionnement, une très bonne explication du sujet et d’un grande liberté de construction suivant notre besoin et nos moyen.
Laurent-Philippe P.
J’ai commencer à “bricoler” des machines agricoles et forestières dans le garage de mes parents à partir de l’âge de 15 ans. J’en ai fait mon métier mais j’ai toujours été freiné au niveau métallurgique par le fait de ne pas pouvoir acquérir de machine de découpe numérique. Après une carrière de 22 ans chez un constructeur, j’ai créé mon entreprise il y a 2 ans et je cherche depuis très activement à m’équiper pour la découpe numérique. C’est vraiment l’outil indispensable pour la réparation et la construction métallique. Depuis quelque temps on peut trouver des machines accessibles sur le marché mais qui ont souvent des capacités assez faibles. Lorsque j’ai commencé à lire le guide, je l’ai trouvé d’une telle pertinence que j’ai eu l’étrange sensation qu’il avait été rédigé à ma seule intention. J’ai aujourd’hui les réponses a toutes les questions que je me posais depuis longtemps, y compris concernant le générateur plasma. Je projette de construire une table pouvant accueillir des tôles de 1250×2500 jusqu’à 20mm d’épaisseur. Cet outil va multiplier par 10 mes perspectives au niveau technique et me permettre d’atteindre rapidement des objectifs que je n’aurais pas imaginés il y a quelques semaines encore. Pour moi l’important n’est pas de participer au concours mais bien de témoigner ma reconnaissance à IZIFAC. PS: Un prochain projet pour la création d’une presse plieuse m’irait très bien!
Maxime B.
Vraiment ravi d’avoir investit dans ce guide pour créer sa propre découpeuse plasma! Il est vraiment très bien détaillés . La liste des pièces à acheter ainsi que leurs lien est vraiment un plus ça permet de vraiment y voir plus clair !
Les plans et dessins son très clair et facile à interpréter (même pour un novice) Tant aussi bien mécanique qu’electronique (la plus grosse bête noire de nombreux acquéreurs du guide à mon avis..notammentla fameuse THC ) il y à aussi des explications pour l’utilisation de la dite machine avec exemple.
En accompagnement des vidéos de la chaîne c’est vraiment le meilleur des guide où tutorial que j’ai pu voir …
Et de surcroît il est mise à jour et sans devoir remettre la main au portefeuille encore un plus !
D’ailleurs son prix est vraiment un super rapport qualité prix ( clair , et simple d’utilisation, et la liste des pièces,sans oub) une sacrée économie de temps de recherche et de nœuds aux cerveaux pour celui qui débute dans le monde de la CNC plasma .
Pedro V.
C’est un livre de chevet qui va me permettre de réaliser un rêve de gamin. En le lisant on s’aperçoit qu’il est très détaillé et complet. J’ai toutes les clés qu’il me manquait pour passer à la construction. Le plus de ce carnet, que l’on soit débutant ou confirmé, nous avons tout les choix qu’il existe pour construire et surtout le plus important comprendre. Je suis impatient de commencer. Un grand merci
Antoine R.
Je pense que ce guide est bien En effet il est bien détaillé et explique tout le déroulement pour réaliser son propre cnc plasma. J’ai tout de même quelques interrogations sur la précision de la coupe qui dépends du poste de découpe c’est pourquoi je rajouterai au guide des photos ou vidéos de pièces découpées. De plus j’ajouterai une partie sur la possibilité d’agrandir la taille de la table avec l’ensemble des éléments dimensionnés pour une table qui accepte des tôles de 2 par 3. Ou 1.5 /3. Pour un non initié c’est compliqué de savoir si les moteurs (et les organes de pilotage) sont dimensionnés pour une table plus grande. Je suis tout de même très satisfait de ce guide. Tu as réalisé un travail considérable félicitation continue ainsi.
Voici l’avis de ceux qui ont suivi le guide
Et voici leurs machines
La machine de Alain
La machine de Romain
La machine de Arnaud
La machine de Devrig
Le guide
- Description des cnc
- Choix des composants
- Manuel de montage
- Configuration des logiciels
- Câblage des machines
- Plus de 100 pages d’information
- Mises à jour gratuites à vie
Garantie Satisfait ou remboursé pendant 30 jours
Vous avez commandé le guide et vous n’êtes pas satisfait ? La garantie Izifac vous le rembourse dans une période de 30 jours après votre achat.
Notre objectif est de vous aider dans la construction de votre machine, et non de remplir vos placards.
Nous sommes convaincus que vous trouverez des informations importantes pour la construction de votre découpeur plasma.
Questions fréquentes
Sous quel format se trouve le guide ?
Pour le moment ce guide n’existe pas sous format papier, il est uniquement disponible en pdf téléchargeable. Lors de votre achat, un mail vous sera envoyé à votre adresse mail, il contiendra le lien pour télécharger le guide.
Le guide se trouve dans un fichier compressé « .zip », il sera nécessaire de le décompresser avant d’avoir accès à son contenu. Dans le fichier décompressé vous retrouverez le guide mais aussi les plans 2D des pièces au format DXF et PDF, des fichiers STL, et d’autres fichiers utiles.
Pourquoi avoir une cnc dans son atelier ?
La machine à commande numérique ou CNC est capable de découper précisément tous les matériaux conducteurs. Elle vous permettra d’obtenir des pièces beaucoup plus propres et précises que celles que vous pourriez réaliser avec vos mains.
Pourquoi construire sa cnc soi-même ?
Pour être fier de soi d’abord ! Cette cnc vous servira à donner vie à tous vos projets facilement et sans effort. Il est bien sûr possible d’acheter un découpeur cnc en kit sur Internet, mais il ne correspondra pas forcément à vos besoins.
Construire sa cnc soi-même, c’est posséder une machine performante et fiable à moindre prix. Mais ce n’est pas tout ! Vous comprendrez son fonctionnement et pourrez donc apporter des améliorations à votre cnc.
Combien de temps faut-il prévoir pour construire une cnc ?
Comptez environ 1 mois pour la construction de votre cnc. Il s’agit d’une estimation qui ne tient pas compte du délai de livraison des pièces. Lors de la construction de ma cnc, j’ai toujours reçu les pièces assez rapidement. Dans ce guide, vous trouverez des liens vers les partenaires et sites marchands auprès desquels j’ai commandé les différentes pièces qui ont servi à la réalisation de ma cnc.
Quelle est la précision du découpeur plasma cnc présenté dans le guide ?
La mécanique du découpeur plasma est précise au dixième de millimètre, soit 0,1mm. Par contre, la précision de vos pièces dépendra principalement de vos réglages ainsi que de votre poste plasma.
Quelle matière peut-il usiner ?
Cette cnc plasma est capable de découper tous les matériaux conducteurs : acier, aluminium, inox, …
Quelle est la taille de la machine cnc présentée dans le guide ?
Ma machine cnc 3 axes possède une table de travail aux dimensions de 1250 x 850 mm. Elle pourra donc acceuillir en partie des tôles normalisées de 1250×2500 mm. (Il faudra uniquement les découper en longueur pour les mettre sur la table de la machine).
Est-il possible d’élargir la table de la cnc ?
Oui, il est tout à fait possible d’adapter les dimensions de la cnc pour qu’elle réponde parfaitement à vos besoins. Le découpeur plasma de izifac à été conçu pour être facilement ajustable !
Pour l’allonger, il faudra uniquement ajouter des tables les unes après les autres. Pour l’élargir, il faudra allonger la table et le portique.
Pour faire ces modifications, il ne faudra pas toucher à la mécanique. Tout à été pensé pour que ça soit le plus simple possible.
Faut-il savoir modéliser pour construire une cnc ?
Si vous décidez de répliquer ma cnc ou de donner d’autres dimensions à votre cnc, aucune compétence en modélisation n’est nécessaire puisque je vous fournis tous les plans. La modification des dimensions de la machine se fait sans logiciel !
Où acheter les pièces ?
Dans le guide, je vous donne tous les liens des partenaires et sites marchands où j’ai acheté mes pièces pour vous faire gagner du temps.
Faut-il posséder une imprimante 3D ?
Pas obligatoirement. Je peux imprimer les pièces nécessaires à la construction de ma cnc pour vous ici.
Quel budget faut-il prévoir pour reproduire ma cnc ?
Prévoyez un budget compris entre 1 800 et 2 000 euros avec le poste plasma inclus. Cet écart de prix s’explique par la provenance des pièces. Les pièces en provenance de Chine sont moins chères. Vous êtes libre de les commander où vous voulez. Dans ce guide, je vous livre ma propre expérience pour vous éclairer.
Vous avez encore des questions ? N’hésitez pas à me contacter par mail ou par facebook, je me ferai un plaisir de vous répondre dans les plus brefs délais !
